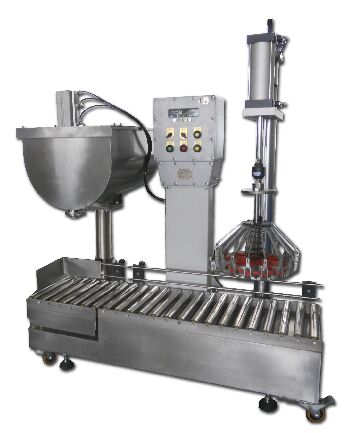

蘇州威士達灌裝機資料大全
發布時間：2015-08-11 點擊次數：3138次
上海畢勝實業有限公司全體員工歡迎你！
蘇州威世達測控系統有限公司
地址：蘇州市吳中區郭巷通達路1875-2#
電話：15921806914;蔣經理
目 錄
蘇州威世達測控系統有限公司
地址：蘇州市吳中區郭巷通達路1875-2#
電話：15921806914;蔣經理
目 錄
一、主要參數
秤量：6kg
小感量：1g
灌裝誤差: ±1-3g
灌裝速度：250-360桶/小時（視進料速度）
防爆等級：Exd(ia)IIBT4
使用電源：AC220/50Hz(用戶提供至機器一側)
使用氣源：0.6Mpa(用戶提供至機器一側)
使用溫度：-10℃-50℃
控制方式：2擋控制
灌裝方式: 液面上
秤臺尺寸：300×300mm。結構:不銹鋼。
輸送筒道: 不銹鋼平臺。
槍頭管路: SUS304不銹鋼及四氟
二、注意事項
1、使用前請仔細閱讀說明書
2、工作環境
溫度：0-40℃
濕度：35-80%
電源電壓： 220±5V
3、安裝地點：水平、無振動
4、接地：安全接地線
5、干擾源：遠離或屏蔽
6、禁止帶電打開儀表箱及電氣控制箱
7、維修、清潔機器時必須關斷電源
8、當電氣部分出現故障時、禁止非電子工程人員對其進行維修
三、機器結構

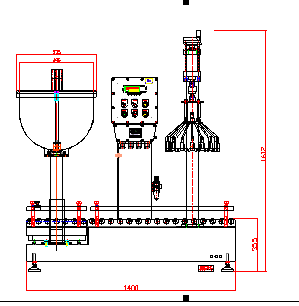

下圖中主要部件及尺寸:
1、灌裝秤臺
2、啟停按鈕

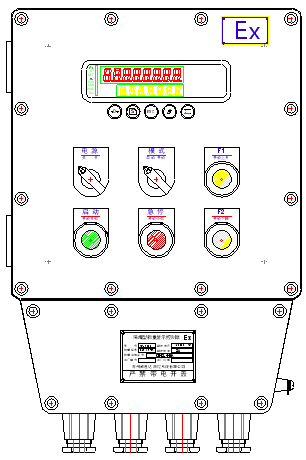

3、防爆電控箱
4、立柱
5、氣缸
6、灌裝噴槍頭
7、接漏盤
8、噴槍升降機構
9、稱重控制儀表
10、氣動三聯件
四、操作說明
4.1、開關按鈕定義
4.1.1 按鈕盒部分：
2 I綠色[啟動投料]按鈕T啟動自動計量程序,系統自動執行大、小落料(F.FALL)
2 O紅色[緊急停止]按鈕T於自動計量程序執行過程中,欲停止計量動作,可直接按“停止”

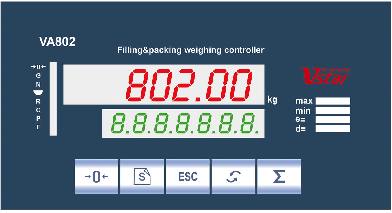

4.1.2 儀表面板部分：
2 [ON/OFF] 鍵T輸入數據, 可跳過秤量間距調校.
2 [GROSS/NET] 鍵T選擇數據設置狀態. 選擇毛重/凈重顯示值.
可跳過零點調校.
2 [TARE] 鍵T在數據設置時轉換數據位數. 選擇凈重顯示值.
2 [ZERO] 鍵T在數據設置時, 選擇數據位數. 如果零點漂移不超過滿量程的1%到10%, 按此鍵可回零.
4.2、操作方法
4.2.1、儀表的定量值設定
同時按下 “ON /OFF” 和 “ZERO” 鍵, 2秒后, 顯示“SET”.
■ 整套系統采用防爆、防腐型標準制造，防爆等級Ex-dIIbT4；
■ 人工將桶放在磅臺上，對準桶口后按啟動鍵即可進行灌裝；
■ 灌裝槍采用內塞桶上式灌注，槍頭高低手動可調，適用于不同容器；
■ 系統采用兩段式大小料自動灌裝方式，以提高準確度；
■ 每次在灌裝啟動同時系統會自動執行扣重功能，將磅臺上的重量清零；
■ 灌裝完成后，只需人工將桶子推出磅臺即可；
■ 若遇緊急狀況按下緊急停止鈕即可解除本次灌裝；
■ 附加前段轉子泵啟?？刂齐娐罚?/span>
■ 快速拆換式灌裝噴槍，方便清洗；
■ 臺面結構外表均為SUS304不銹鋼制作，清理方便；
■ 采用一鍵式操作：啟動—自動去皮—開始灌裝—完成灌裝槍關閉。
