稱重傳感器接線方法
上海畢勝的家人具有永不滿足的的進取精神,不斷增強自身的核心竟?fàn)幜Γ蚋叩挠媱澞繕?biāo)邁進。公司具有高的科技技術,在自動化稱重系統領域具有極高的影響力,選擇我們就是選擇優質與放心,我們期待您的惠顧!
由于稱重傳感器具有測量精度高、溫度特性好、工作穩定等優點使得其廣泛應用于各種結構 的動、靜態測量及各種電子稱的一次儀表。上一篇文章中小編為大家簡單介紹了有關稱重傳感器原理的知識,本篇文章中小編通過搜集整理資料將繼續為大家介紹有 關稱重傳感器的知識,即稱重傳感器接線方法及原理剖 析(稱重傳感器參數)。 兩種稱重傳感器接線方法簡介(稱重傳感器的選用) 稱重傳感器可以采用兩種不同的輸入、輸出接線方法:一種是四線制接法,四線制接法的稱重傳感器對二次儀表無特殊要求,使用起來比較方便,但當電纜 線較長時,容易受環境溫度波動等因素的影響;
另一種是六線制接法.六線制接法的稱重傳感器要求與之配套使用的二次儀表具備反饋輸入接口,使用范圍有一定的局限性,但不容易受環境 溫度波動等因素的影響,在精密測量及長距離測量時具有一定的優勢。
在稱重設備中,四線的稱重傳感器用的比較多,如果要將六線傳感器接到四線傳感器的設備上時,可以把反饋正和激勵正接到一起,反饋負和激勵負,接到一起。信號線要注意一點就是,紅色和白色在兩種類型的傳感器上對應的輸出信號是不一樣的。
下面小編以稱重指示控制儀F701中稱重傳感器接線圖為例對其接線原理進行簡單的分析。 F701是專門用于單一物料重量稱量和控制的儀表,下圖所示為稱重指示控制儀F701中稱重傳感器接線圖
稱重傳感器在稱重指示控制儀F701中的接線圖
(1) 稱重傳感器接口是一個7孔的接頭,與現場的稱重傳感器接線方法有六線制和四線制兩種,此系統采用四線制連接,1和2、3和4依次短接,而且將現場的三個傳感器并聯起來使用。
(2) 設定點接口通連接了一個5位碼盤設定器,端子號6、5、4、3、2分別對應千百十個和十分位,27、28、29、30是8421編碼的尋址數據,用于終值 設置。F701既可以通過面板按鍵組合設置終值也可以通過連接外部設定器設置,通過按鍵組合可切換,本系統即為后者,可對終值以100g為單位進行修正。
(3) 控制信號輸入/輸出接口用以連接外部信號輸入和控制信號輸出,從PLC送來3個信號,分別為去皮重(端子號4)、皮重復位(端子號5)和數據保持(端子號 14);每次稱量前先去皮重,此時凈重立即設置為零,到稱量終值后數據保持,放料結束后再皮重復位,即再取消去皮操作,此時毛重和凈重為同一數值,這樣可 保證每次稱量的切片的凈重量。 送到PLC有5個信號,分別為接近零(端子號6)、預置值(端子號7)、落差值(端子號9)、不足(端子號10)、過量(端子號11)、上限(端子號 19)。實際參數設置如下:上限值為1200kg,下限值為0kg,接近零為10kg,預置值1和2均為30kg(F701支持三檔投料,此系統只用兩 檔,所以預置值2信號未用),落差值為1.7kg,過量和不足均為0.8kg,終值為1000kg。 在PLC程序中落差值這一信號有時也當作終值信號使用,因?yàn)橹亓康铰洳钪禃r關閉控制門結束投料,時間上只存在閥門關閉用時的間隔,此值的大小就是關閉 控制門后還沒有落到料斗內的切片重量。實際使用中即為(碼盤設定器設為1000.0時):重量在970kg(1000.0-30)前為快投料,在 970kg時轉為慢投料,在998.3kg(1000.0-1.7)時關閉控制門,這1.7kg就是落差量,理論上此時料斗內的切片量恰為1000kg; 在排料過程時重量到了10kg時再延時5s關閉排料門即能確保料已排凈,可進行下一步操作。
(4) 質量輸出接口可以將每次稱量的終值數,以4-20mA模擬信號的形式送出,此系統設置為0mA對應0kg,20mA對應1200kg。
總結

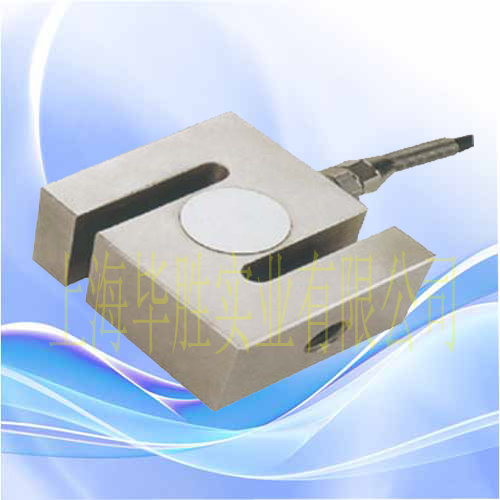

稱重傳感器是一種由組合式S型梁結構及金屬箔式應變計構成,具有過載保護的電子裝置。本文先簡單介紹了兩種稱重傳感器接線方法即:四線制接法與六線制接法,并結合實例:稱重指示控制儀F701中稱重傳感器接線圖,詳細分析了稱重傳感器接線原理。
