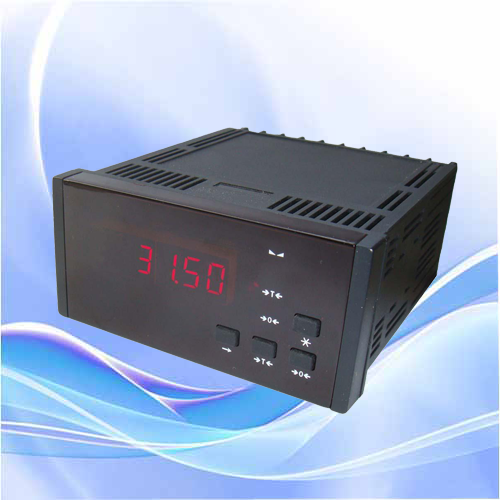

BDI—9301稱重控制儀表
簡易操作說明及校正步驟
一. LOAD CELL與BDI—9301連線
⑴ BDI—9301連接頭1 . 2腳短路后接LOAD CELL的V+.
⑵ BDI—9301連接頭3 . 4 腳短路后接LOAD CELL的V-.
⑶ BDI—9301連接頭 5 腳接LOAD CELL的S+.
⑷ BDI—9301連接頭 6 腳接LOAD CELL的S -.
⑸ BDI—9301連接頭 7 腳接LOAD CELL的接地.
二. BDI—9301開機測試：
⑴ 將電源開關撥至ON此時系統會做自我偵測。
⑵ 將DIP 3 鍵往上撥，此時系統會做自我偵測，若正常則螢?zāi)伙@示Good,約過一秒鐘后螢?zāi)?/span>
顯示- - - -開始按鍵測試，按下鍵盤依序由右上角至左為01-07右下角至左為08-14。
⑶ 鍵盤測試完成后DIP 3 鍵往下?lián)芑亍?/span>
⑷ 若顯示Err可能機器有問題，請送回維修。
三. 小數點設定：
⑴ 將DIP 2 鍵往上撥，螢?zāi)怀霈F(xiàn)FUN。
⑵ 按TARE螢?zāi)怀霈F(xiàn)FUN 00。
⑶ 按TARE螢?zāi)怀霈F(xiàn)dot。
a: dot 0 設定為 1
b: dot 1 設定為 0.1
c: dot 2 設定為 0.01
d: dot 3設定為 0.001
⑷ 按 + - 鍵選擇所需之小數點。
⑸ 按TARE螢?zāi)怀霈F(xiàn)FUN 01 此時完成小數點設定。
⑹ 將DIP 2 鍵往下?lián)芑卦弧?/span>
四. 秤量 ，感量，重量校正設定：
⑴ 將DIP 1 鍵往上撥，螢?zāi)怀霈F(xiàn)CAL。
⑵ 按TARE 螢?zāi)怀霈F(xiàn)di 進入感量選擇。
⑶ 按TARE 螢?zāi)怀霈F(xiàn)數字，此時按 + - 鍵選擇所需之感量。
⑷ 按TARE 螢?zāi)怀霈F(xiàn) CAP。
⑸ 按TARE 螢?zāi)怀霈F(xiàn)數字，此時按 + - 鍵選擇所需之秤量。（需加上小數點之位數）
⑹ 按TARE 螢?zāi)怀霈F(xiàn)ZERO，（此時秤盤上之物品需清除，否則將被視為零點）
⑺ 按TARE 螢?zāi)怀霈F(xiàn) SPAN 進入重量校正。
⑻ 按TARE 螢?zāi)怀霈F(xiàn)數字，并且一個零在閃燦。
⑼ 放上砝碼 于秤盤上使用《 . + . - . 》鍵做校正重量的輸入設定。
⑽ 按TARE 螢?zāi)怀霈F(xiàn) di ，此時完成重量校正設定。
⑾ 將 DIP 1 鍵往下?lián)芑卦弧?/span>
五. 校正錯誤訊息：
c .E r r 1 精確度 》1 / 10，000
c .E r r 2 零點太高
c .E r r 3 零點太低
c .E r r 4 SPAN太低
c .E r r 5 SPAN太高
c .E r r 6 校正重量設定值 《 小刻度 * 100
c .E r r 7 1 DIV 不足 1 COUNT
c .E r r 8 校正重量超出秤量
六．平常錯誤訊息：
E r r 1 – 同時有兩個 DIP ON
E r r 2 – CPU RAM ERROR
E r r 3 – 8155 RAM ERROR
E r r 4 – 93C46 ERROR
E r r 5 –可能 SIG+ SIG-反接或 LOAD CELL 未接或斷線。
E r r 6 – SETPOINT 資料設定值大于秤量。
